某變變電站長年平均氣溫在3.4℃，夏季最高氣溫在39.4℃，冬季最低氣溫看達到﹣42.7℃，年平均封凍天數為133天。溫差較大，對戶外電氣設備的使用環境要求較高。35kV變電所使用的SF6斷路器在冬季運行中，當環境低于﹣39℃時，出現SF6氣體壓力下降（降至0.39MPa）而閉鎖斷路器控制回路的現象。而室內使用的10kV的SF6斷路器在冬季運行時，開關室的溫度保證在﹣5℃以上，所以戶內SF6斷路器未出現上述問題。

SF6是一種大分子量，密度較大的氣體，其臨界溫度（即通過加大壓力可使之液化的最高溫度）為﹣45.6℃（N₂為﹣147℃，O₂為﹣118.8℃），常溫下SF6氣體壓力與溫度成正比，壓力為SF6氣體的絕緣強度有較大的影響，在較均勻電場下，絕緣強度隨氣體壓力的增加而增加，當增量并不成線性比例。

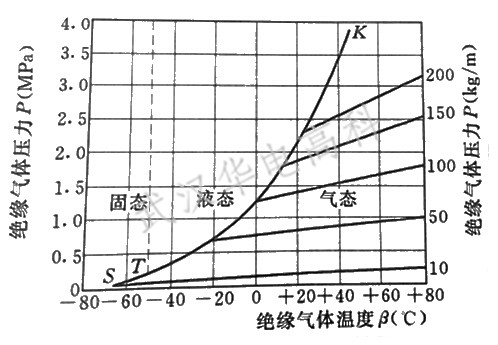

SF6和其他物質一樣，有固態、液態、氣體三種狀態，SF6物質的三態轉化臨界點如圖1所示。

圖1SF6氣體三態圖 K-臨界點；T-熔點；S-升華點

圖1中KTS曲線表示氣態轉變為液態或固態的臨界線，也就是飽和蒸汽壓力曲線。曲線之右側為氣態區域，曲線之左側為液態和固態區域。由圖1中更可以查得，﹣20℃時額定壓力為0.6MPa，絕對壓力為0.7MPa的SF6氣體，可查得其密度約為47kg/m³，相應的液化溫度約﹣26℃。有的斷路器的額定壓力為0.45MPa，所以，當環境溫度為﹣37℃時，斷路器本體內的SF6氣體就會轉化為液態。如果此時分閘，斷路器的滅弧能力將會降低，可能造成斷路器事故。

對出現的問題進行探討分析可知，SF6型斷路器的使用環境條件為﹣30~+40℃，額定壓力0.45MPa,閉鎖壓力0.4MPa，分析結果也可以用玻義耳一馬略特氣體狀態方程PT/T=P₁V₁/T₁進行計算驗證。其中：P為壓力；V為體積；T為絕緣溫度；P₁為變化后壓力；V₁為變化后體積；T₁為變化后溫度。

當體積不變，SF6氣體壓力隨著溫度的變化而變化，可計算出LM8-35型斷路器的SF6氣體壓力變化值，將參數代入式中得

P₁=P×T₁/V₁=0.45×（273-39）/（273+20）=0.36（MPa）

當SF6氣體溫度由20℃變至﹣39℃時，SF6氣體壓力由0.45MPa變至0.36MPa，已經低于閉鎖壓力0.4MPa了。

根據斷路器的控制保護原理可見，斷路器本體中的SF6氣體壓力，由裝于操作機構箱的壓力表監測，當壓力由于溫度影響降至0.4MPa時，壓力表的常開接點打開，閉鎖了斷路器的跳閘回路。如果這時線路發生故障，保護啟動后，而斷路器不能可靠動作，將會引起事故擴大，造成保護越級動作，或者是設備損壞事故的發生。

通過上述分析，可知造成SF6氣體壓力下降而閉鎖斷路器控制回路的現象是由溫度降低引起。
