電除塵用高頻電源是上世紀90年代末發展起來的一種新的電除塵供電電源,它不但具有體積小, 重量輕,效率和功率因數高,對電網干擾小等優點,而且可提高靜電除塵器的運行電壓和電流,提高除塵效率。串聯諧振是指回路中LC串聯兩者阻抗之和剛好為0，所以整個回路呈純電阻性，整個回路阻抗最小，電流將最大。串聯諧振的特點：電路阻抗最小，Z=R，電壓一定時，電流最大，電容或電感兩端電壓為電源電壓的Q倍。

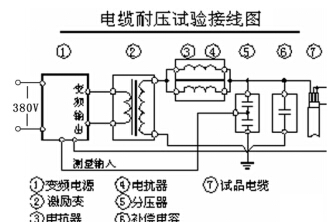

      變頻串聯諧振耐壓試驗裝置應用交聯乙烯電纜的交流耐壓

(1)電纜長度： 1km 截面積： 300mm² 對應的電容量范圍為0.37μF,最高耐壓試驗值21.75kV

(2)諧振頻率：1/6.28×√50×0.37×10^-6=37Hz

37Hz下最大被試電容量時的試驗電流：37×6.28×0.37×10^-6×21.75×10³=1.9A。

(3)選擇設備：3kVA變頻電源； 22kV/1A電抗器二臺并聯； 3kVA（1.2kV/2.5A）激勵變； 30kV分壓器；

2、電纜耐壓時電抗器選用說明

  （1）上述配置是按照最長電纜計算出的配置方案；

  （2）對短電纜試驗時，為了達到諧振，一般將二節電抗器串聯（二節電抗器串聯時，與30kV分壓器的電容量可以自身諧振）；

     以上就是變頻串聯諧振耐壓試驗裝置應用交聯乙烯電纜的交流耐壓介紹，更多信息可在線咨詢我們。
