系統中性點不對稱電壓是由于系統三相對地電容不等產生的，經消弧線圈接地的系統，一般要求不大于相電壓U_Φ的1.5%，否則將影響系統正常運行。當中性點不對稱電壓較高時，應將部分線路進行換位，以減小系統三相對地電容不平衡的程度。
    一、中性點不對稱電壓等值電路

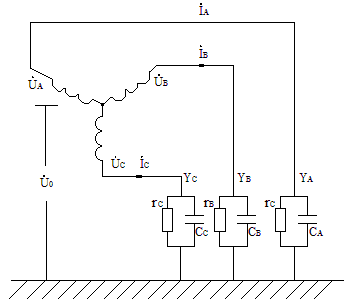

    中性點不對稱電壓等值電路如圖1-1所示。圖中的ù_A、ù_B、ù_C為系統對稱三相電壓；ì_A、ì_B、ì_C為系統三相電流；Y_A、Y_B、Y_C為系統三相對地導納；C_A、C_B、C_C為系統三相對地電容；r_A、r_B和r_C為系統三相對地損耗電阻；ù₀為系統中性點不對稱電壓。

圖1-1 系統中性點不對稱電壓等值電路

 根據基爾霍夫第一定律，中性點三相電流之和為零
        ì_A＋ì_B＋ì_C＝0      (13-1)
    則：(ù_A＋ù₀)Y_A＋(ù_B＋ù₀)Y_B＋(ù_C＋ù₀)Y_C＝0
        (ù_AY_A＋ù_BY_B＋ù_CY_C)＋(Y_A＋Y_B＋Y_C)ù₀＝0
        ù₀＝－[(ù_AY_A＋ù_BY_B＋ù_CY_C)／(Y_A＋Y_B＋Y_C)]      (13-2)
    各相電壓以ùA為基準
    則：ù₀＝－ù_A[(Y_A＋α²Y_B＋аY_C)／(Y_A＋Y_B＋Y_C)]      13-3)
    由于損耗電阻很小，可以忽略不計，所以各相導納為：
        Y_A＝1／ZA＝1／(1／jωC_A)＝jωC_A，Y_B＝jωC_B,Y_C＝jωC_C
    于是：ù₀＝－ù_A[(C_A＋α²C_B＋αC_C)／(C_A＋C_B＋C_C)]      (13-4)
    式（13-3）及式（13-4）中
        α＝еj120＝cos120°＋jsin120°＝－1／2＋j(√3／2)
        α²＝еj240＝－1／2－j(√3／2)
        1＋α²＋α＝0
    由式（13-3）可見，當三相導納不等，即Y_A≠Y_B≠Y_C時，ù₀≠0，即中性點出現不對稱電壓。
    二、中性點不對稱電壓的測量
    正常運行的35kV及以下電壓系統，其中性點不對稱電壓一般比較低（幾十至幾百伏），可用適當量程的電壓表直接測量。為了安全起見，一般需先用同一電壓等級的電壓互感器接至被測變壓器的中性點，并在互感器的低壓側測出電壓的大概數值，證明系統沒有接地時，再用適當量程的電壓表直接測量中性點的電壓。接電壓表的引線應用絕緣桿支撐接入被測的中性點上，接觸時間應盡可能短，以能準確讀數為限，應選內阻高的電壓表，一般比被試系統的容抗大10倍。在系統對地接有電磁式電壓互感器時，也可用靜電電壓表測量（因這種直接接地的互感器能使感應電荷有泄漏通道，不會造成測量誤差）。
    為了保證安全，不得在大風、雨霧雷電天氣時測量。萬一在測量過程中發生接地，為防止事故擴大，可在測量引線中串入一個石英砂填充的復式熔斷器。用靜電電壓表測量時，可在測量引線中串入數兆歐高壓電阻或幾千皮法的高壓電容器。為了防止表計損壞，可并聯放電間隙或真空放電管。
    必要時可接入電子示波器觀察波形，對發電機中性點電壓尤為必要。
