如何判斷變壓器繞組變形測試結果的分析判斷
     試驗結果的分析判斷
     1、變壓器繞組變形測試時，可根據特定相關系數的變化判斷繞組變形的嚴重程度，并結合頻響特性曲線的諧振點和諧振幅值的變化加以確認。
     2、當變壓器繞組的頻響特性曲線相關系數小于0.6且低頻段諧振點有明顯偏移時，變壓器繞組發生了嚴重變形；
     3、當相關系數小于0.8且大于0.6且低頻段諧振點有偏移時，變壓器繞組發生了較嚴重變形；
     4、當相關系數大于0.9時小于1.3時，變壓器繞組有輕微變形；
     5、當相關系數大于1.3時，且頻響特性曲線低頻部分諧振點無明顯偏移時，變壓器繞組無明顯可見變形；
     6、通過相關系數判斷繞組的變形程度后，還需通過諧振點的偏移和諧振幅值進一步確認線圈的變形性質：變壓器繞組頻響特性曲線諧振點在低頻段發生了較明顯偏移且幅值變化較大，或在整個頻段范圍內諧振點都發生了偏移時，變壓器繞組發生了嚴重變形或發生了整體變形，應盡快處理變壓器。

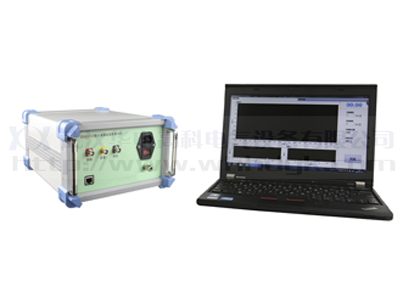

     BXC-H變壓器繞組變形測試儀主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004，DL/TXXX－2007。

---
