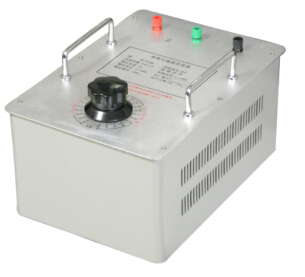

電流互感器負荷箱

電流互感器負荷箱是檢驗電流互感器時，專門提供的各種有效負載，是全自動互感器校驗臺及現場互感器誤差測試的理想配套產品。那么檢驗電流互感器時電流互感器負荷箱如何使用？武漢華電高科電力試驗試驗專家為你解答。

電流互感器負荷箱使用指南
    1.將本設備串接到被試電流互感器的K2與校驗儀Tx之間。
    2.將負荷調節到被試電流互感器的實際二次負荷。
    注:部分電流互感器的二次負荷是以容量來表示的,單位為VA.電流互感器負荷箱的負荷一般是以電阻值來表示的單位為Ω.它們的轉換關系為:
    容量(VA)=電阻值(Ω)*二次電流(A)* 二次電流(A)
   （1）將本設備可靠接地。
     注意事項：為保證互感器二次負載的準確性，必須使互感器二次端連接在負載箱的兩條連接線總電阻值為0.06Ω。若二次再聯校驗儀則校驗儀對互感器二次引起的負載也算進去，這樣才能保證精度。
    在這里還需要注意的是電流互感器負荷箱誤差，負載箱內的線圈是不要敲擊，以免引起阻抗的變化。以下是檢驗電流互感器時電流互感器負荷箱誤差計算公式:
