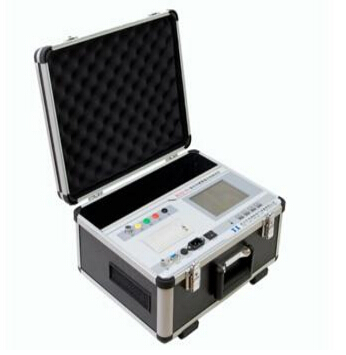

氧化鋅避雷器在線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。本文主要介紹氧化鋅避雷器在線測試儀（單相）測試數據說明。

Ux：參考電壓有效值。它僅含基波和 3、5、7 次諧波。計算公式為：

變比Ku=1.000已經乘到 U中，如果Ku 設置為PT變比，將顯示母線電壓。

U1:為試驗電壓基波有效值。當諧波含量較小時，U1≈Ux

U357%：電壓的3、5、7 次諧波占電壓基波的相對含量，單位為％。

Ix：全電流有效值。它僅含基波和3、5、7 次諧波。

Ixp：全電流峰值，即Ix的峰值。

Ix1、Ix3、Ix5、Ix7:全電流1、3、5、7次有效值。

Ir：阻性電流有效值。它僅含阻性電流基波和阻性電流3、5、7次諧波。 Irp：阻性電流峰值，即Ir 的峰值。

Ir1p：阻性電流基波峰值。

Ic1p：容性電流基波峰值。

MOA全電流既含有 MOA非線性產生的高次諧波，也含有母線電壓諧波產生的高次諧波。與Irp 相比 Ir1p 更加穩定真實。因此建議用 Ir1p作為阻性電流指標。

氧化鋅避雷器在線測試儀采用投影法計算：

 Ir1p = Ix1p sinΦ

Ic1p = Ix1p cosΦ

圖八其中Φ 為電流超前電壓角度，其中已經包含補償角度Φ0。

注意：（1）Φ 超過 90°Ir1p 為負值，超過 180°Ic1p 也為負值。（2）如果 Ix 波形是平頂?shù)模琁c1p可大于Ixp。

P：有功功率。

說明：（1）Ku 應設置為 PT 變比以獲得運行電壓下 MOA 功耗。（2）如果參考電壓是線電壓方式，U1 還除以√3。  （3）感應板方式假定U1=1000V，功率名稱改為Pkv，可以乘實際電壓（以kV為單位）以獲得運行電壓下MOA功耗。

Cx：MOA電容量。計算公式如下：

Ic1為容性電流有效值，U1 是基波電壓有效值，f是電網頻率。

說明：（1）Ku 應設置為 PT 變比以獲得運行電壓下 MOA 電容量。（2）如果參考電壓是A-B或C-B方式，U1 還除以√3。Ir3p、Ir5p、Ir7p：3、5、7次阻性電流諧波峰值。

說明：Ir3p、Ir5p、Ir7p 與諧波算法有關。因此 Ir、Irp 和阻性電流波形都受到諧波算法影響。

Φ：電流超前電壓角度，其中已經包含補償角度Φ0。

以上就是氧化鋅避雷器在線測試儀（單相）測試數據說明，了解更多避雷器測試設備可在線咨詢我們。

---
